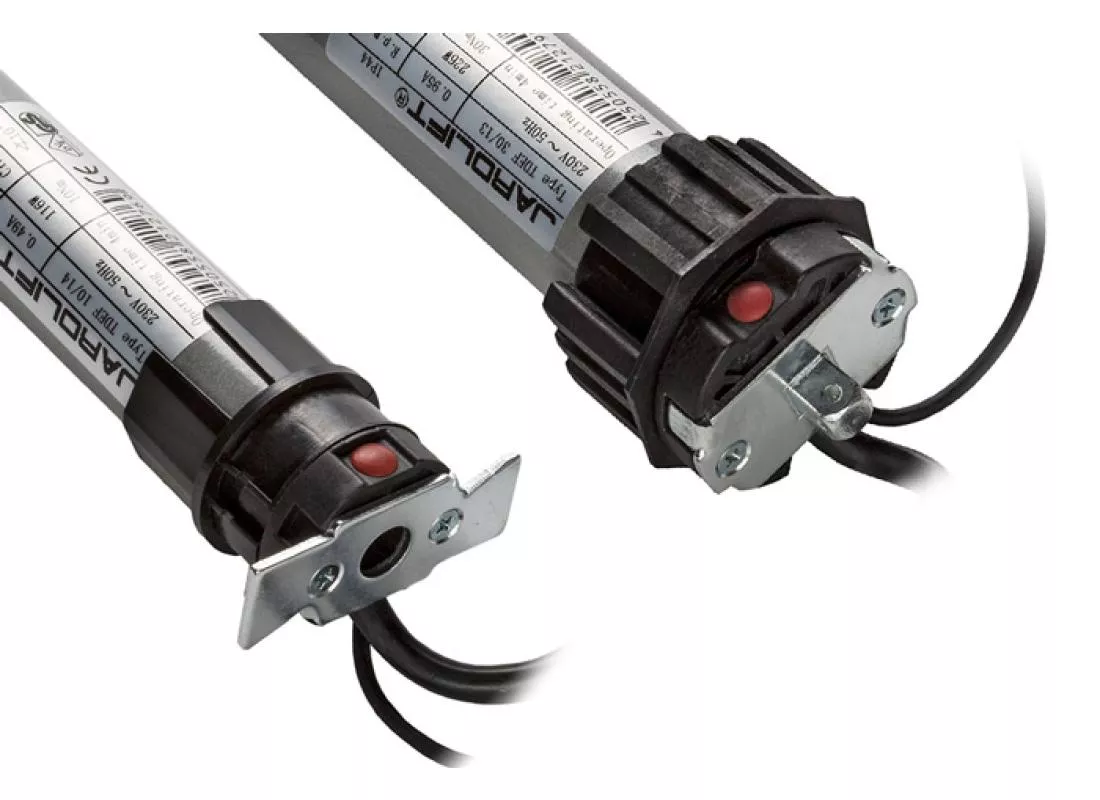

Mit den besonders starken TDEF Rollladenmotoren von JAROLIFT®™ rüsten Sie Ihren Rollladen kinderleicht auf Elektroantrieb um. So sparen Sie sich den täglichen Kraftaufwand beim Herablassen oder Heraufziehen herkömmlicher Rolladen mit Gurtzug.
Je nach Modell eignen sich TDEF Motoren mit elektronischer Endpunktabschaltung und Blockiererkennung für Rolladen mit einem maximalen Behanggewicht von bis zu 62 kg. Ein Planetengetriebe lässt die Rolladenmotoren von Jarolift dabei extrem leise und völlig wartungsfrei laufen. Die TDEF Rohrmotoren sind außerdem TÜV und RoHS zertifiziert.
Merkmale:
Integrierter Funkempfänger mit Rolling Code Technologie
Der Funk-Rolladenmotor TDEF garantiert dank integriertem Rolling Code Funkempfänger ein Höchstmaß an Sicherheit. Dieser generiert einen sich ständig wechselnden, algorithmischen 66-Bit Code mit Trillionen an Codekombinationen.
Der Rolling Code ist dem Benutzer selber unbekannt und kann nicht einfach nachgeahmt / manipuliert werden.
Einlerntaste für die Funk-Fernbedienung / Einlernen der Endpunkte mittels Fernbedienung
Das Verbinden eines Funkhandsenders mit dem TDEF Rolladenmotor ist mit der neuen Lerntaste am Motorkopf ein Kinderspiel. Gerade bei außenliegenden oder sehr engen Rollladenkästen ist das Einlernen der Endpunkte per Funk-Fernbedienung sehr vorteilhaft.
Sie müssen den oberen und unteren Endpunkt nicht mehr umständlich an Drehrädchen am Motor einstellen, sondern können diese nun bequem über einen der JAROLIFT Funkhandsender einlernen.
Ebenso müssen die Motoren bei vielen Herstellern zur Programmierung stromlos geschaltet werden. Dies ist besonders umständlich, wenn ein oder mehrere Motoren bereits angeschlossen und auf der gleichen Sicherung geschaltet sind.
Dank der JAROLIFT TDEF Funkmotoren müssen so keine Sicherungen mehr herausgenommen oder die Anschlusskabel aufgetrennt werden um einen Sender einzulernen!
Einlernen einer Zwischenposition
Bei den JAROLIFT TDEF Funkmotoren haben Sie die Möglichkeit einen 3. Endpunkt, zusätzlich zu den beiden anderen Endpunkten, einzustellen. Dieser kann beispielsweise als Lüftungsposition mit leicht geöffneten Lichtschlitzen verwendet werden
Blockiererkennung und Anfrierschutz
Die Blockiererkennung des Motors erkennt sofort ob ein Gegenstand, z.B. ein Blumentopf bei Herablassen des Rolladenbehangs diesen blockiert. Ebenso registriert der Motor beim Heraufziehen des Behangs ob der Motor überlastet wird, zum Beispiel bei einer angefrorenen Endleiste. In beiden Fällen stoppt der Motor sofort um Beschädigungen am Motor und am Rolladenbehang zu vermeiden
Zubehör inklusive
Passend zur Wahl des Rohrmotor-Modells ist bereits ein Standard 8-Kant Wellenadapter im Lieferumfang beigelegt. Die Rohrmotoren werden zudem mit passenden Standardlagern ausgeliefert.
So ist im Lieferumfang der TDEF SW40 Motoren mit 40 mm Schlüsselweite bereits ein Motor-Klicklager und ein Sternlager enthalten während den SW60 Motoren, also mit 60mm SChlüsselweite, ein Motor-Flachlager beiliegt
Anschluss eines externer 1-Phasen Tasters
Sie können Ihren TDEF-Funkmotor zusätzlich mit einem Taster ausstatten, falls die Fernbedienung mal nicht griffbereit sein sollte oder die Batterien leer sind.
So ermitteln Sie den geeigneten Rollladenmotor
Das Rollladengewicht anhand folgender Behanggewichte und Materialart ermitteln...
...und in die Formel zur Errechnung des Rollladengewichts einsetzen!
Beispielrechnung:
d
Sie haben ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Kunststoff Rollladenbehang ausgestattet, den Sie mit einem Rollladenmotor elektrifizieren möchten:
Das Ergebnis: Bei einem Rolladenbehang mit einer SW40 Achtkantwelle (Schlüsselweite = 40 mm) genügt der JAROLIFT TDEF 10/14 (bis 27 kg Zugkraft). Bei einer SW60 Achtkantwelle (Schlüsselweite = 60 mm) reicht Ihnen die Zugkraft des JAROLIFT TDEF 10/13 (bis 27 kg Zugkraft) um die 7,13kg zu heben.
Unsere Empfehlung - Einhängeklammern
Beim Einhängen von Sicherungsfedern in eine Stahlwelle ragt der Schwalbenschwanz nach innen und kann bei einer SW40 Welle den Motor zerkratzen - was sogar bishin zur starken Beschädigung des Motors führen kann.
Damit der Rolladenmotor nicht beschädigt wird empfehlen wir Ihnen beim Einbau eines Motors in eine Welle mit 40er Schlüsselweite die Verwendung von Einhängeklammern.
Die Klammern werden einfach auf die Welle gesteckt und die Sicherungsfedern in die Klammern eingehakt, sodass diese den Motor nicht mehr berühren können. Einhängeklammern sowie Sicherungsfedern finden Sie im Shop unter Rollladenzubehör > Aufhängefedern.
Bitte beachten Sie beim Einbau eines Motors in eine Stahlwelle mit 40er Schlüsselweite, dass die Falz Ihrer Stahlwelle außen liegend ist. Stahlwellen mit innenliegender Falz können den Motor beschädigen oder gar zerstören. Sie benötigen eine neue Welle? Passende Stahlwellen 40 mm Schlüsselweite finden Sie als Wellenset unter Rolladenwellen.
1x JAROLIFT®™ TDEF Rolladenmotor (in gewählter Ausführung)
1x passender Achtkantwellen-Adapter (40 oder 60 mm)
1x Sternlager (nur SW40)
1x Klicklager (nur SW40)
1x Flachlager (nur SW60)
1x Montage- / Bedienungsanleitung
Unsere ausführliche Montageanleitung hilft Ihnen bei der Installation.
