Gurtzuggetriebe

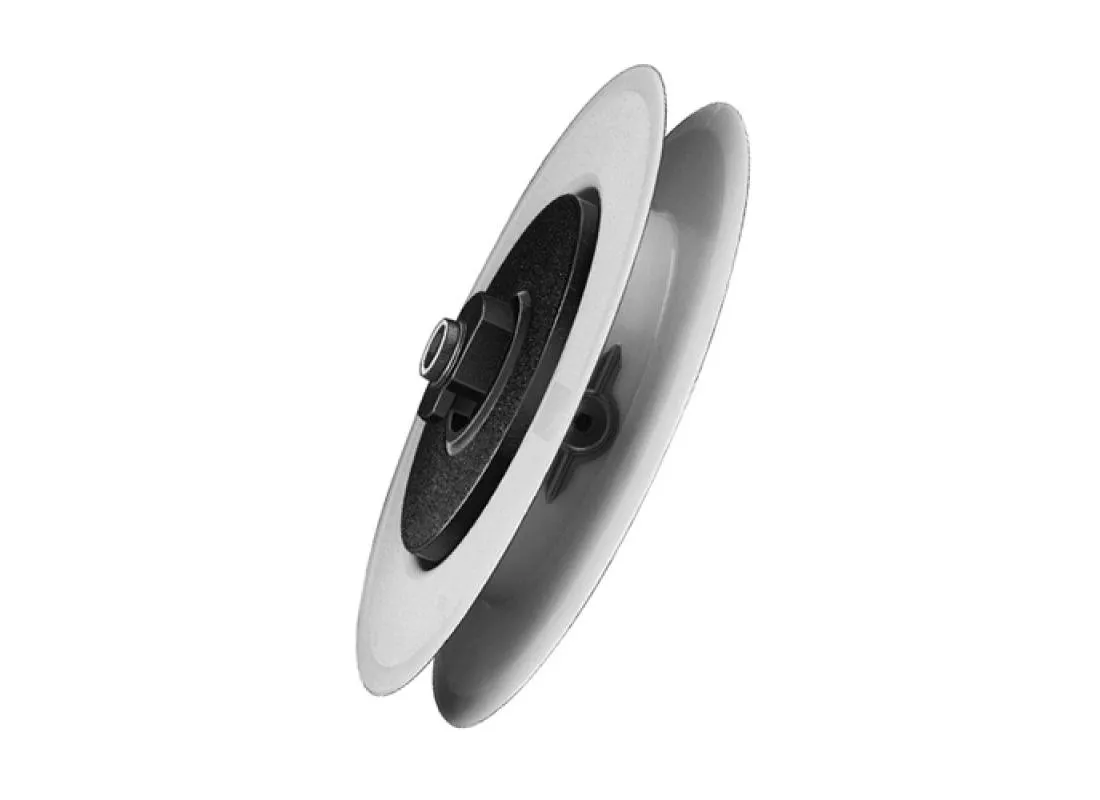

In der Gurtscheibe integriertes Rolladengetriebe

Durchmesser der Gurtscheibe 180 mm, für Rolladengurte mit 23 mm Breite

Rolladengetriebe verringern das Gewicht, das beim manuellen Bedienen eines Rolladens am Handgelenk gespürt wird.

Nach der Rolladen DIN 18073 sollen dabei 150 N, das entspricht knapp über 15 Kg, nicht überschritten werden.
Da das qm-Gewicht moderner Rolläden bei ca. 4 kg liegt, sollten Rolläden ab 4 qm grundsätzlich mit Untersetzungen ausgerüstet werden.


Bitte beachten Sie:

bei Verwendung eines Rolladengetriebes benötigen Sie größere Gurtlängen.

Faustregel:

• 50 cm für den Gurtwickler,
• plus 50 cm für den Gurtdurchlaß und die Gurtscheibe,
• plus Gurtlänge von der Gurtdurchführung bis zum Wickler,
• plus Rolladenhöhe x Untersetzungsverhältnis.

Technische Daten des Gurtzuggetriebes 2:1
