OctoClick Hochschiebesicherung

Artikelnummer: 707000

Unsere Lieferzeit: 2-3 Werktage

Rolladensicherung OctoClick - erforderlich zum Betrieb von Rolladenantrieben mit elektronischen Endschaltern

Wellenverbinder blockieren den Rolladenpanzer bei unbefugtem Hochschieben von Außen

OctoClick Wellenverbinder können für Minirolläden und Maxi Lamellen verwendet werden

Feste Verbinder übertragen, bei sachgemäßer Montage, beim Anfahren der unteren Endlage die Kraft vom Rolladenbehang auf die Welle.
Produktbeschreibung:
Schlagfester Kunststoff, glasfaserverstärkt,
für alle Rolladenwellen SW 40, SW 50, SW 60 und SW 70.
Incl. Befestigungsspangen die in die Stanzungen der Rolladenwellen eingeclickt werden können,
4 Bohrungen pro Sicherung zum wahlweisen Verschrauben an der Welle.

Produktvorteile:

Hervoragendes Wickelverhalten - der Rolladenballen wird bei Verwendung von Clipverbindern nur 5 mm größer.
Möglichkeiten eines elektronischen Rolladenantriebs oder eines Funkmotors mit Hinderniserkennung können nur mit festen Verbindern komplett ausgenutzt werden.
Ist der Rolladenbehang abgelassen, drücken feste Verbinder die oberste Lamelle an den Sturz und verstärken die Wärmedämmeigenschaften des Rolladens,
gleichzeitig wird der Schallschutz erhöht.
Durch das Andrücken des Rolladens wird Windklappern weitgehend verhindert.
Wellenverbinder sind einbruchhemmend, ausgelegt auf eine Bruchbelastung von 100 kg.
Bei der Auswahl der OctoClick Ausführung (Anzahl der Glieder) müssen Sie beachten :
Bei geschlossenem Rolladen muß die oberste Rolladenlamelle noch im Einlaufstutzen der Rolladenschiene geführt sein.
Verwenden Sie OctoClick bitte nur bei motorbetriebenen Rolläden oder bei Behängen, die über Kurbelgetriebe angetrieben werden.
Bei gurtbetriebenen Rolläden funktioniert die Hochschiebesicherung nicht.

Technische Daten und Abmessungen der Octoclick Hochschiebesicherung

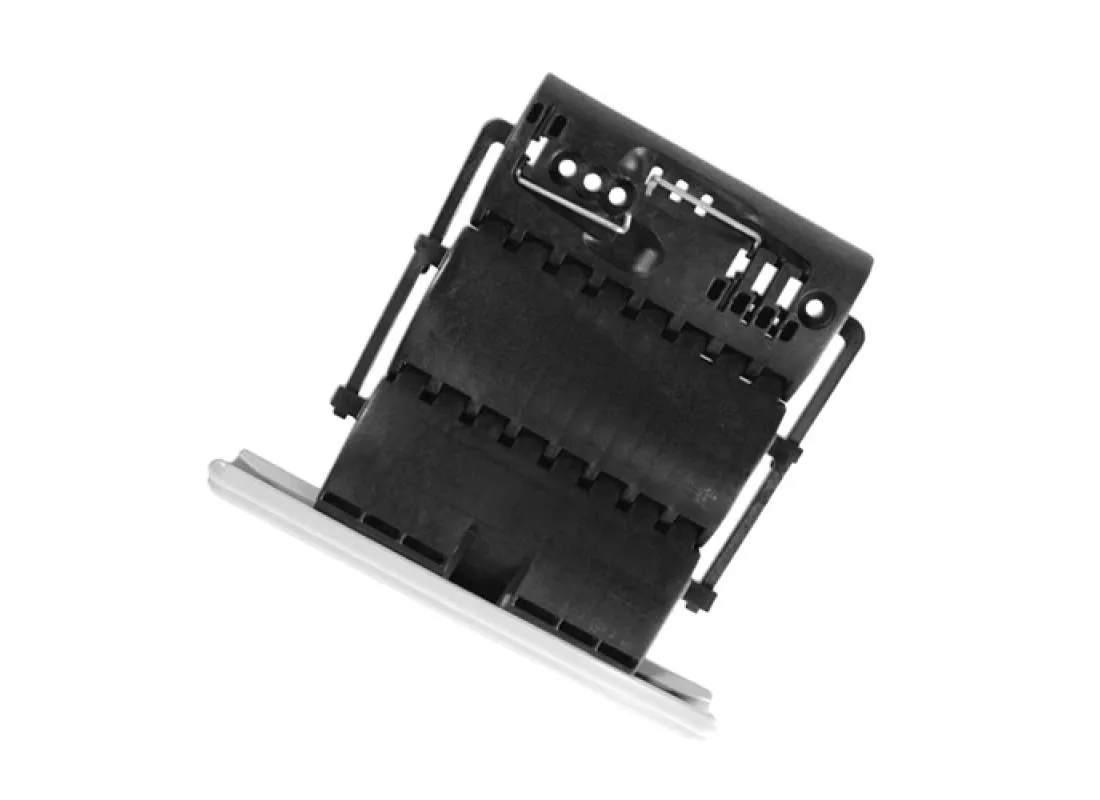

Abbildung einer Hochschiebesicherung OctoClick für Rolladen.

Bitte beachten Sie:
Bei der Bestimmung, welche OctoClick Größe benötigt wird, wird das Befestigungsglied nicht mitgezählt !

OctoClick Typ	Höhe ohne Befestigungsglied	Gesamthöhe
	cm	cm
2 gliedrig	10,5 cm	14,5 cm
2,5 gliedrig	13,5 cm	17,5 cm
3 gliedrig	16,5 cm	20,5 cm

- Abmessungen der OctoClick Rolladensicherung

Rollladenbreite	Anzahl feste Verbinder Octo Cklick
bis 140,0 cm	2 Stück
141,0 - 235,0 cm	min. 2 Stück
236,0 - 333,0	min. 4 Stück

Rechnen Sie 2 Wellenverbinder an den beiden äußeren Enden der Rolladenwelle (in Nähe der Führungsschienen), dann alle 80 cm einen weiteren Verbinder vorsehen.

Befestigung der Clipverbinder
Prüfen Sie vor der Montage den Abstand der rechteckigen Stanzungen auf der Welle, gegebenenfalls die Einstellung der Drahtfedern am Wellenverbinder anpassen.
Schieben Sie den Wellenverbinder mit Hilfe der Drahtfeder in die rechteckige Verbinderöffnung der Welle ein.
Verbinder fest auf die Rolladenwelle drücken,
Feder in die vorgesehene Öffnung einclipsen, der Wellenverbinder sitzt fest.

Alternativ: Befestigung mit Schrauben:

Alternativ können die Wellenverbinder auch verschraubt werden.
Bis Rolladenwelle SW 50 benötigen Sie Schrauben 3,5 x 4,5 DIN 7049 F-H,
ab Welle 60 verwenden Sie Schrauben 3,9 x 6,5 DIN 7049 F-H.
Pro Wellenverbinder sind 4 Schrauben erforderlich.
